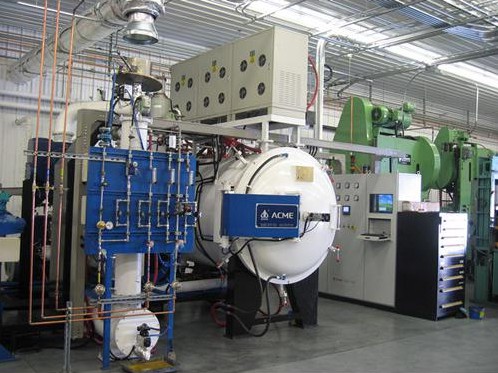

真空甩帶爐組成介紹 　　八佳電氣生產的真空甩帶爐采用的是臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小，采用高頻電源加熱，主要供大專院校及科研單位等在真空或保護氣氛條件下對金屬材料(如不銹鋼、鎳基合金、銅、合金鋼、鎳鈷合金、稀土釹鐵錋等)的熔煉澆鑄處理。雖然，看起來并不大，但其結構也是相對復雜的，主要有真空腔體、熔煉裝置、噴鑄裝置、甩帶裝置、壓鑄裝置、模具預熱系統、抽真空系統、爐體支架、電氣控制系統及水冷卻系統組成。 　　1、真空腔體：由爐體、爐蓋和爐底組成;爐體由不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口;真空甩帶爐的爐蓋由整體實心加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況;爐底也是由整體實心加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　2、熔煉裝置：由超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。真空甩帶爐的高溫溫度可加熱至1700℃。(容量按照50g,200g,500g,1000g來配)，熔煉完成后可通過手動傾倒到模具內。 　　3、噴鑄裝置：由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。(噴鑄配石英管，容量50g) 　　4、甩帶裝置：真空甩帶爐的甩帶裝置由噴鑄裝置、高速調速電機、磁流體密封裝置和銅棍等組成，可通過調節電機速度，實現不同銅棍線速度。 　　5、壓鑄裝置：由特殊加壓裝置、壓架、底座、壓頭和母模等組成，當溶液澆鑄或者噴鑄到母模內，啟動加壓裝置對工件加壓，提高其致密性。壓鑄底部壓頭有定位槽，保證上下壓頭同心度;底部壓頭可調節高度;整套壓力架支撐在地上。相對人性化的設計是在爐體底部有防漏盤，防止熔液損壞真空腔體。 　　6、模具預熱系統：為防止?jié)茶T到母模內的溶液冷卻過快，特在母模外部加裝感應線圈預熱，由一臺7.5Kw IGBT超音頻電源、水冷銅接頭和線圈等組成，如果不用預熱，也可取下感應線圈，用悶頭密封。預留有兩路進出水，水流量可通過流量計來控制(專門用于水冷銅模)。 　　7、抽真空系統：至于抽真空部分是由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于6.67×10E-3Pa。 　　8、爐體支架：真空甩帶爐爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。 　　9、電氣控制系統：各種電氣元器件采用國際知名品牌，按照行業標準制作而成。面板采用模擬屏，可直觀控制設備的各部件，并有水欠壓、斷水聲光報警并自動切斷加熱功能。 　　10、水冷卻系統：真空熔煉爐的冷卻系統由水冷機、各種閥門和水管等組成，帶有電接點水壓表，具有超壓、欠壓報警功能。

　　真空速凝爐應用前景分析 　　真空速凝爐煉技術是目前對金屬材料加熱效率高、速度快，低耗節能環保型的感應加熱技術。該技術主要在感應熔煉爐等設備上實現，應用范圍十分廣泛。 　　固態的金屬原材料放入由線圈纏繞的坩堝中，當電流流經感應線圈時，產生感應電動勢并使金屬爐料內部產生渦流，電流發熱量大于金屬爐料散熱量的速度時，隨著熱量越積越多，到達一定程度時，金屬由固態熔化為液態，達到冶煉金屬的目的。 　　在此過程中，由于整個過程發生在真空環境下，因此，有利于金屬內部氣體雜質的祛除，得到的金屬合金材料更加純粹。同時在真空速凝爐冶煉過程中，通過真空環境以及感應加熱的控制，可以調整熔煉溫度并及時補充合金金屬，達到精煉的目的。在熔化過程中，因?yàn)楦袘?yīng)熔煉技術的特點，液態的金屬材料在坩堝內部由于受到電磁力的相互作用，可以自動實現攪拌，使成分更加均勻，這也是感應熔煉技術的一大優勢。 　　與傳統的冶煉相比，真空速凝爐節能，環保，工人作業環境好，勞動強度小，具有很大優勢。利用感應熔煉技術，澆注的合金材料雜質更少，添加的合金比例更加合適，能夠更加符合工藝對材料各性能的要求。 　　所以該爐子技術目前已經得到大規模的使用，從用于試驗研究的幾千克感應爐到用于實際生產的幾十噸容量的大型真空速凝爐。由于其操作工藝簡單，熔化升溫快熔煉過程容易控制，所冶煉金屬成分均勻等優點，具有很大的應用前景，近些年得到了快速的發展。
